• dotato di una capacità di ingresso di corrente elevata di 20A, può adattarsi con precisione a pannelli ad alta potenza, supportare fino a 4 operazioni parallele,soddisfare facilmente le esigenze di conversione di potenza in scenari monofase, e forniscono un'alimentazione stabile per le apparecchiature.
• è possibile realizzare una conversione efficiente di potenza di alta corrente in sistemi monofase, la progettazione parallela aumenta la flessibilità del sistema, si adatta alla connessione di generatori e carichi intelligenti,e ha un limitatore di potenza zero dello strumento integrato per garantire precisione e sicurezza operativa.
• ottimizzazione per scenari di applicazione monofase, adattamento dell'input di alta corrente ai dispositivi ad alta potenza, supporto dell'espansione parallela della capacità multi-macchina,e conversione di potenza in varie condizioni di lavoro come fuori rete.
FORZE PRINCIPALI
• Corrente di ingresso massima 20A per una migliore corrispondenza con il pannello ad alta potenza
• Superdimensionazione DC del 200%
• Limitatore di esportazione zero del contatore integrato
• Max. 4 pcs paralleli per il funzionamento in rete e fuori rete

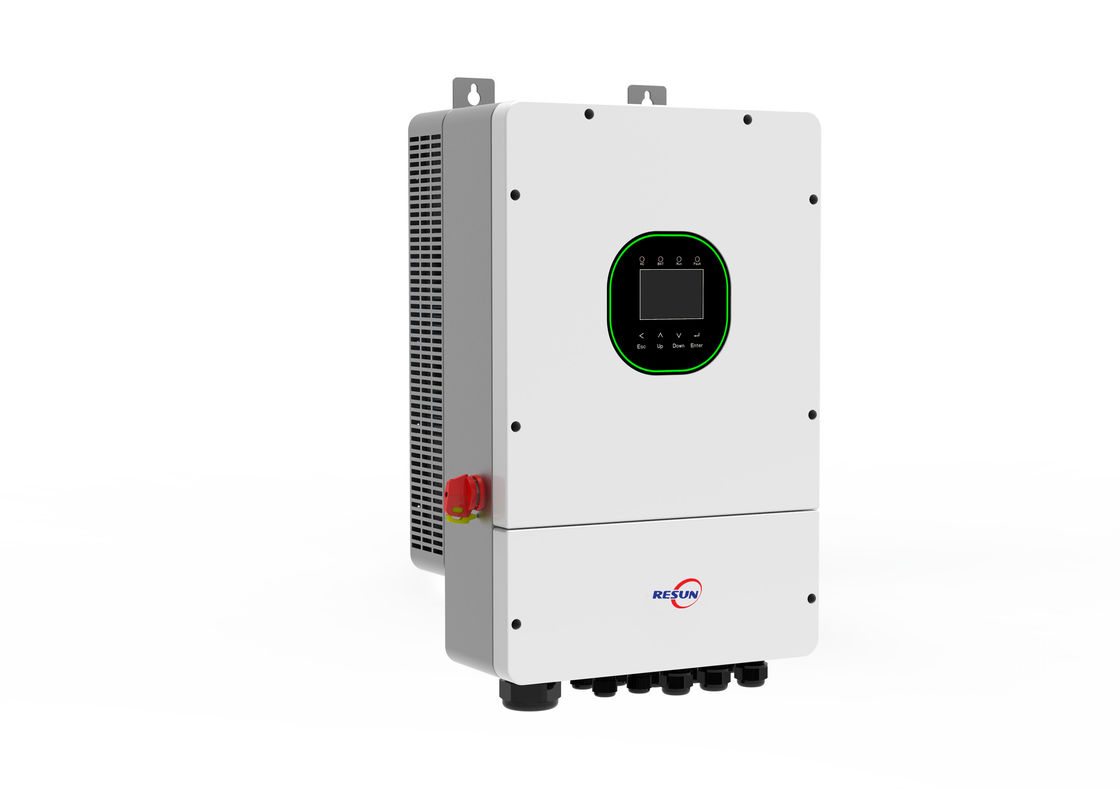

Modello | R-5KSL-02 |
Input DC | |
Potenza massima dell'array PV [Wp]@STC | 10000 |
Max. tensione di corrente continua [V] | 500 |
Intervallo di tensione MPPT [V] | 90 ¥480 |
Voltaggio nominale di corrente continua [V] | 360 |
Voltaggio di avvio [V] | 80 |
Max. corrente di ingresso CC [A] | 20/20 |
Corrente di cortocircuito di corrente continua massima [A] | 25/25 |
Numero di MPPT | 2 |
Parametri della batteria | |
Tipo di batteria | Acido di piombo o LiFePO4 |
Intervallo di tensione della batteria [V] | 40 ¢ 60 |
Corrente di carica/scarica massima [A] | 100 |
Fonte di alimentazione | |
Potenza nominale CA [W] | 5000 |
Potenza apparente [VA] | 5500 |
Corrente di uscita nominale [A]@230Vac | 21.8 |
Corrente di uscita massima [A] | 25 |
tensione nominale/intervallo di corrente alternata [V] | L+N+PE, 220,230,240/180 ¢ 280 |
Frequenza/intervallo di uscita nominale [Hz] | 50,60/45 ¢55,55 ¢65 |
Factor di potenza [cos φ] | 0.8 in testa ¥0.8 in ritardo |
Distorsione armonica totale [THDi] | < 3% |
Input AC [In rete] | |
tensione nominale/intervallo di corrente alternata [V] | L+N+PE, 220,230,240/180 ¢ 280 |
Frequenza nominale di ingresso [Hz] | 50,60 |
Max. Corrente di ingresso [A]@230Vac | 50 |
Sulla base di dati di cui all'allegato II, parte B, del regolamento (CE) n. 715/2009 | |
Potenza di uscita massima [VA] | 5000 |
Corrente di uscita massima [A] | 25 |
Potenza apparente di picco di uscita [VA] | 6000Anni '60 |
tensione nominale/intervallo di corrente alternata [V] | L+N+PE, 220,230,240/180 ¢ 280 |
Frequenza/intervallo di uscita nominale [Hz] | 50,60/45 ¢55,55 ¢65 |
THDv di uscita (@ carico lineare) | < 3% |
Efficienza | |
Max. efficienza | 970,6% |
Euroefficienza | 970,0% |
Protezione | |
Protezione contro la polarità inversa dell'ingresso della batteria | Integrato |
Protezione da sovraccarico | Integrato |
Protezione da cortocircuito di corrente CA | Integrato |
Protezione contro le sovratensioni di corrente continua | Integrato |
Protezione contro le sovratensioni AC | Integrato |
Protezione contro l'insularizzazione | Integrato |
Protezione AFCI | Opzionale |
Protezione RSD | Opzionale |
Interfaccia | |
Connessione fotovoltaica | Blocco terminale |
Connessione CA | Blocco terminale |
Connessione della batteria | Blocco terminale |
Visualizzazione | LED+APP |
Comunicazione | Wi-Fi/Ethernet/4G ((facoltativo) |
Parametri generali | |
Topologia | Non isolati |
Intervallo di temperatura di esercizio | -40°C a +60°C (50°C a 60°C con riduzione della temperatura) |
Metodo di raffreddamento | Riscaldamento intelligente del ventilatore |
Umidità ambientale | 0-100% Non condensante |
Altezza | 4000m (>3000m di riduzione della potenza) |
Noise [dBA] | < 50 |
Protezione contro l'ingresso | Protezione IP65 |
Dimensioni [H*W*D] [mm] | 590*380*241 |
Peso [kg] | 29 |
Garanzia [anno] | 5/10 |
Norme | EN 62109-1/2, EN 61000-6-1/2/3/4, IEC 62116, IEC 61727, IEC 62183, PEA&MEA, NBR 16149, NBR 16150, Portaria n. 140,515, NRS097 |
