• Limitatore di potenza zero, controllo preciso della deviazione di potenza, supporto per l'espansione multipla parallela della capacità,progettazione ibrida monofase compatibile con la conversione AC/DC, adatto a scenari fuori rete/connessi alla rete con elevati requisiti di precisione di potenza.

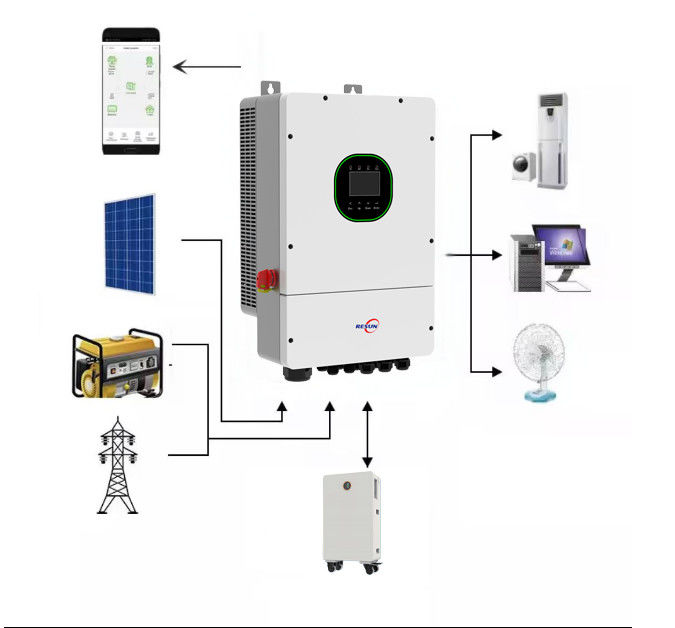

• Con la tecnologia degli strumenti a limite zero per garantire la stabilità dell'uscita, l'architettura multi-link può combinare in modo flessibile 4 dispositivi per lavorare insieme,e realizzare una gestione bidirezionale dell'energia in modalità mista monofase, fornendo soluzioni di conversione di energia accurate per centrali elettriche distribuite, stoccaggio energetico domestico e altri scenari.
• Un inverter multi-equipaggiato con strumenti di limitazione di potenza a zero riduce le fluttuazioni di potenza attraverso un controllo preciso e la tecnologia ibrida monofase si adatta a più ingressi di potenza;supporto per il funzionamento indipendente fuori rete o connessione complementare alla rete, soddisfacendo le esigenze di alimentazione stabile di apparecchiature elettriche ad alta precisione.
FORZE PRINCIPALI
• Corrente di ingresso massima 20A per una migliore corrispondenza con il pannello ad alta potenza
• Superdimensionazione DC del 200%
• Limitatore di esportazione zero del contatore integrato
Modello | R-10K-SL-02 |
Input DC | |
Potenza massima dell'array PV [Wp]@STC | 20000 |
Max. tensione di corrente continua [V] | 500 |
Intervallo di tensione MPPT [V] | 90 ¥480 |
Voltaggio nominale di corrente continua [V] | 360 |
Voltaggio di avvio [V] | 80 |
Max. corrente di ingresso CC [A] | 40/40 |
Corrente di cortocircuito di corrente continua massima [A] | 50/50. |
Numero di MPPT | 2 |
Parametri della batteria | |
Tipo di batteria | Acido di piombo o LiFePO4 |
Intervallo di tensione della batteria [V] | 40 ¢ 60 |
Corrente di carica/scarica massima [A] | 190 |
Fonte di alimentazione | |
Potenza nominale CA [W] | 10000 |
Potenza apparente [VA] | 10000 |
Corrente di uscita nominale [A]@230Vac | 43.5 |
Corrente di uscita massima [A] | 43.5 |
tensione nominale/intervallo di corrente alternata [V] | L+N+PE, 220,230,240/180 ¢ 280 |
Frequenza/intervallo di uscita nominale [Hz] | 50,60/45 ¢55,55 ¢65 |
Factor di potenza [cos φ] | 0.8 in testa ¥0.8 in ritardo |
Distorsione armonica totale [THDi] | < 3% |
Input AC [In rete] | |
tensione nominale/intervallo di corrente alternata [V] | L+N+PE, 220,230,240/180 ¢ 280 |
Frequenza nominale di ingresso [Hz] | 50,60 |
Max. Corrente di ingresso [A]@230Vac | 91 |
Sulla base di dati di cui all'allegato II, parte B, del regolamento (CE) n. 715/2009 | |
Potenza di uscita massima [VA] | 10000 |
Corrente di uscita massima [A] | 45.5 |
Potenza apparente di picco di uscita [VA] | 12000Anni '60 |
tensione nominale/intervallo di corrente alternata [V] | L+N+PE, 220,230,240/180 ¢ 280 |
Frequenza/intervallo di uscita nominale [Hz] | 50,60/45 ¢55,55 ¢65 |
THDv di uscita (@ carico lineare) | < 3% |
Efficienza | |
Max. efficienza | 970,6% |
Euroefficienza | 970,0% |
Protezione | |
Protezione contro la polarità inversa dell'ingresso della batteria | Integrato |
Protezione da sovraccarico | Integrato |
Protezione da cortocircuito di corrente CA | Integrato |
Protezione contro le sovratensioni di corrente continua | Integrato |
Protezione contro le sovratensioni AC | Integrato |
Protezione contro l'insularizzazione | Integrato |
Protezione AFCI | Opzionale |
Protezione RSD | Opzionale |
Interfaccia | |
Connessione fotovoltaica | Blocco terminale |
Connessione CA | Blocco terminale |
Connessione della batteria | Blocco terminale |
Visualizzazione | LED+APP |
Comunicazione | Wi-Fi/Ethernet/4G ((facoltativo) |
Parametri generali | |
Topologia | Non isolati |
Intervallo di temperatura di esercizio | -40°C a +60°C (50°C a 60°C con riduzione della temperatura) |
Metodo di raffreddamento | Riscaldamento intelligente del ventilatore |
Umidità ambientale | 0-100% Non condensante |
Altezza | 4000m (>3000m di riduzione della potenza) |
Noise [dBA] | < 50 |
Protezione contro l'ingresso | Protezione IP65 |
Dimensioni [H*W*D] [mm] | 590*380*241 |
Peso [kg] | 29 |
Garanzia [anno] | 5/10 |
Norme | EN 62109-1/2, EN 61000-6-1/2/3/4, IEC 62116, IEC 61727, IEC 62183, PEA&MEA, NBR 16149, NBR 16150, Portaria n. 140,515, NRS097 |
